6SE6440-2UD31-5DB1 내부 부식 점검부터 현장 재점검 및 정상 운전 확인까지
산업 현장에서 사용되는 인버터는 장기간 운전하면서 다양한 환경적 영향을 받을 수 있습니다.
특히 오래 사용된 인버터의 경우 단순한 에러 코드만으로 장비의 전체적인 상태를 판단하기 어려울 수 있으며, 내부 전자 부품과 보드의 상태, 현장 설치 환경, 실제 운전 상태를 함께 확인하는 것이 중요합니다.
이번 사례는 SIEMENS Micromaster440(6SE6440-2UD31-5DB1)에서 에러가 발생하여 설비가 정지한 상황에서 진행한 고장 진단 및 수리 사례입니다.
해당 인버터는 정상적인 동작이 불가능한 상태로 입고되었으며, 정밀 점검을 진행하는 과정에서 내부 각종 보드와 부품에 녹이 발생하고 전반적인 상태가 매우 불량한 것을 확인했습니다.
문제가 되는 부분을 대상으로 세척과 수리 작업을 진행했고, 수리 후 테스트에서는 정상적인 상태를 확인했습니다.
그러나 실제 현장에 설치한 이후 인버터 자체의 에러는 발생하지 않았음에도 설비가 제대로 동작하지 않는 현상이 확인되었습니다.
이에 다시 현장을 방문하여 Micromaster440의 상태를 재점검했고, 현장에 보유하고 있던 예비 부품 중 정상적인 것으로 확인된 부품을 활용하여 필요한 부분을 다시 교체하고 점검했습니다.
이후 재설치 및 시운전을 진행한 결과 설비가 정상적으로 동작하는 것을 확인하고 작업을 종료했습니다.
이번 사례는 수리실에서 정상적으로 확인된 인버터라도 실제 설비에 설치했을 때 나타나는 운전 결과까지 확인해야 한다는 점을 보여주는 사례입니다.
1. 작업 대상

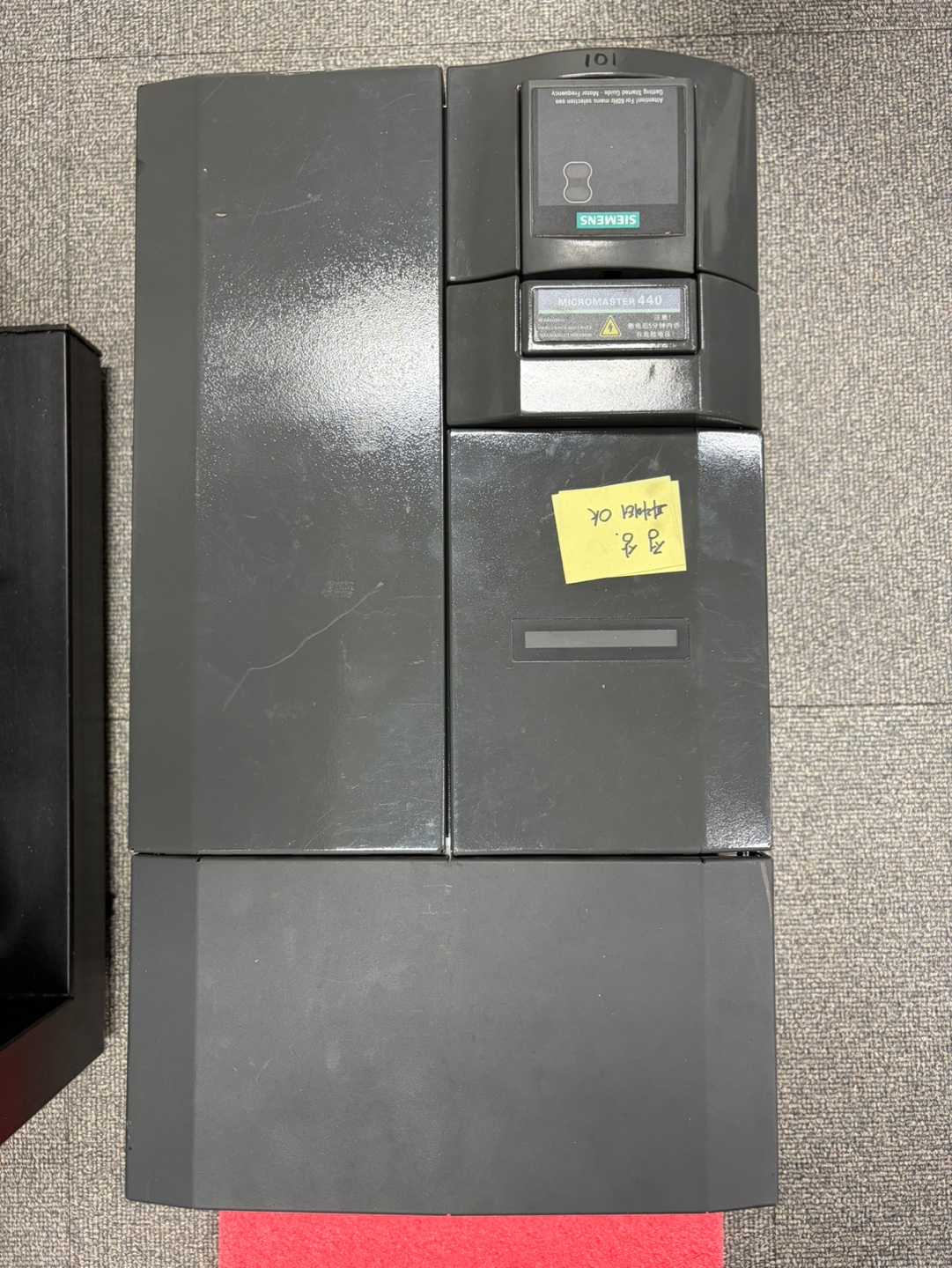

SIEMENS Micromaster440
제품명 : Micromaster440

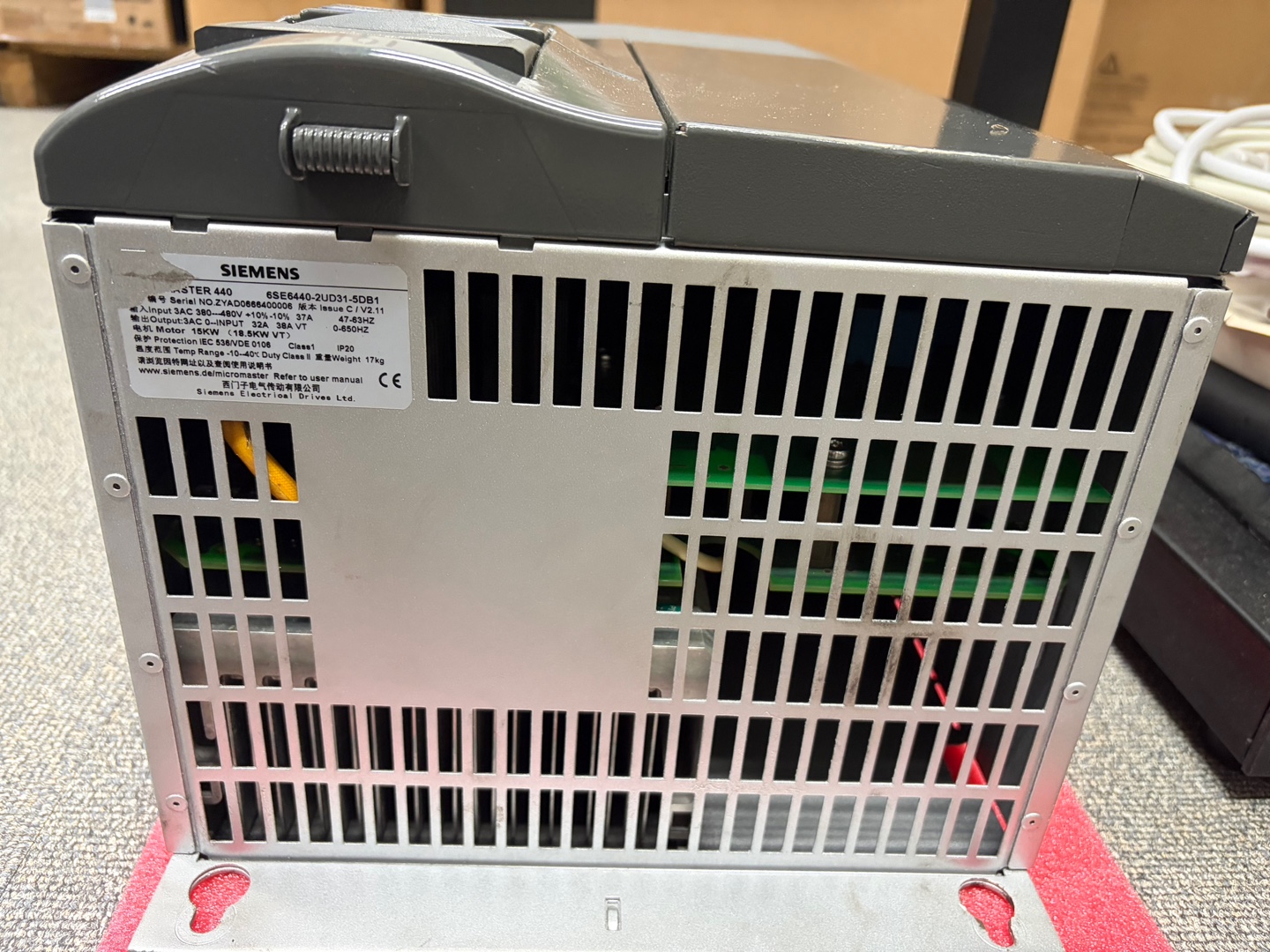

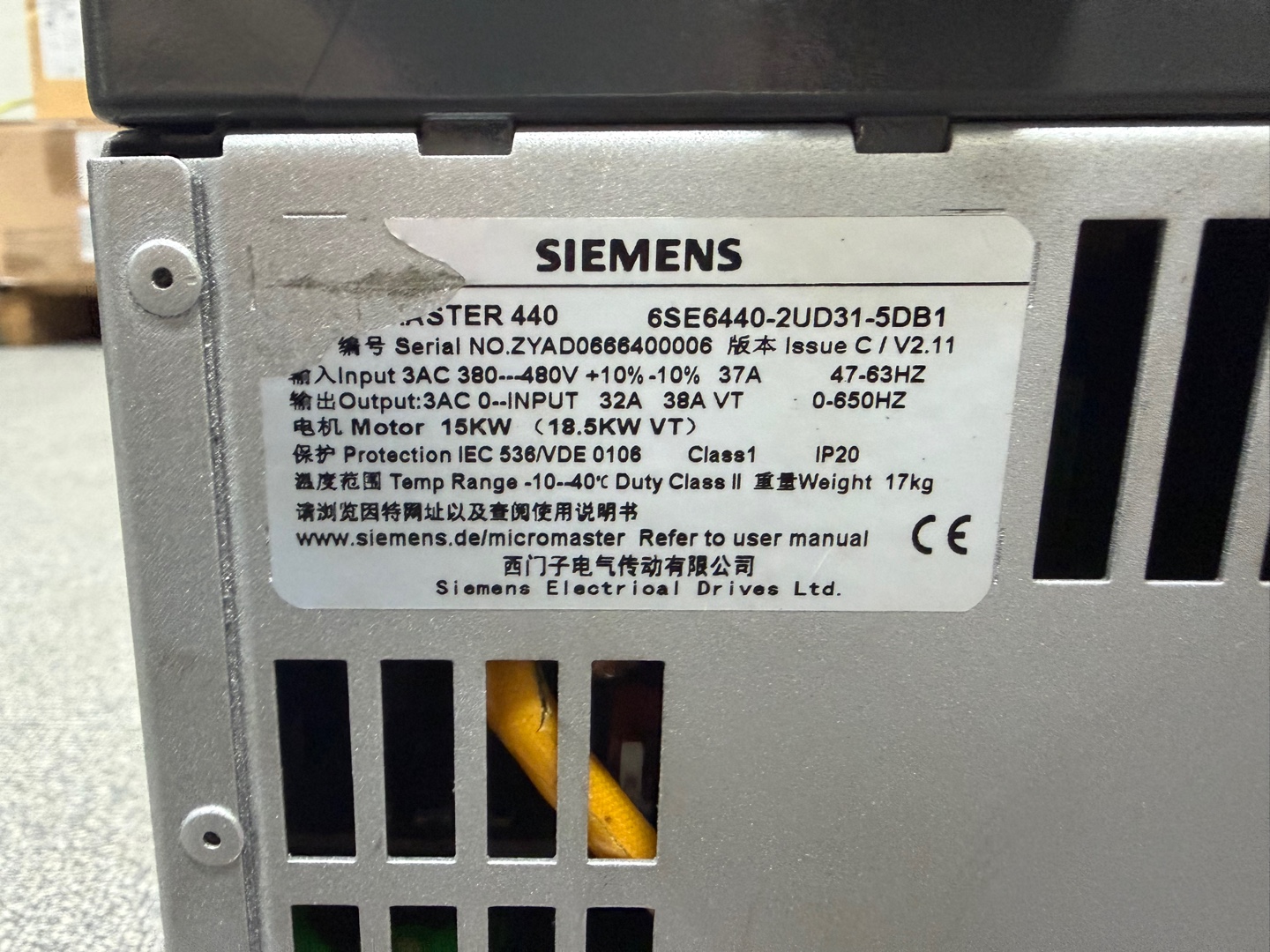

모델번호 : 6SE6440-2UD31-5DB1
이번 작업의 대상은 SIEMENS Micromaster440 인버터였습니다.
해당 장비는 설비의 모터 운전과 관련된 핵심 장치로 사용되고 있었으며, 인버터에 이상이 발생하면서 설비 운전에도 문제가 발생했습니다.
2. Micromaster440 에러 및 설비 정지
현장에서 Micromaster440에 에러가 발생하면서 설비의 정상적인 동작이 중지되었습니다.
인버터가 정상적으로 동작하지 않는 상태였기 때문에 해당 장비를 입고하여 정밀한 상태 확인을 진행했습니다.
인버터 고장 진단에서 중요한 것은 현재 표시되는 에러만 확인하는 것이 아니라 장비의 전반적인 상태를 확인하는 것입니다.
특히 오래 사용된 장비는 내부 상태가 외부에서 확인되는 증상보다 더 중요한 원인이 될 수도 있습니다.
3. 인버터 내부 정밀 점검
입고 후 Micromaster440의 내부 상태를 정밀하게 확인했습니다.
점검 과정에서 각종 내부 보드 및 부품에 녹이 발생해 있고 전체적인 상태가 매우 불량한 것을 확인했습니다.
이러한 상태에서는 특정 에러 하나만 해결하는 것보다 문제가 되는 부분을 확인하고 필요한 세척 및 수리 작업을 진행하는 것이 필요합니다.
따라서 내부 상태를 기준으로 문제가 되는 부품들을 확인하고 작업을 진행했습니다.
4. 내부 부품 세척 및 수리
확인된 문제 부분을 중심으로 세척 및 수리 작업을 진행했습니다.
작업이 완료된 이후 인버터를 테스트하여 정상적인 동작 여부를 확인했습니다.
수리 후 테스트에서는 특별한 이상이 확인되지 않았으며 정상적인 상태를 확인할 수 있었습니다.
이에 해당 Micromaster440을 다시 현장에 설치하여 실제 설비 운전을 확인하기로 했습니다.
5. 현장 설치 후 예상하지 못한 증상 발생
현장에 인버터를 설치한 이후 다시 설비를 운전했습니다.
그런데 이 과정에서 새로운 문제가 확인되었습니다.
인버터 자체에서는 에러가 발생하지 않았지만 설비가 여전히 정상적으로 동작하지 않는 현상이 나타난 것입니다.
이는 인버터 수리 과정에서 상당히 중요한 부분입니다.
수리실에서 테스트가 정상적이었다고 해서 실제 설비에서도 반드시 동일한 결과가 나타나는 것은 아니기 때문입니다.
실제 현장에서는 인버터뿐만 아니라 PLC, 외부 제어 신호, 운전 지령, 모터 및 기타 설비 구성 요소가 함께 동작합니다.
따라서 실제 설비에서의 운전 결과를 기준으로 다시 문제 범위를 확인해야 했습니다.
6. 현장 재방문 및 추가 점검
문제를 정확하게 확인하기 위해 현장에 다시 방문했습니다.
현장에서는 Micromaster440의 상태와 실제 설비 운전 상태를 다시 확인했습니다.
또한 현장에서 보유하고 있던 예비 부품 가운데 정상적인 상태로 확인되는 부품을 활용하여 필요한 부분을 다시 교체하고 추가적인 점검을 진행했습니다.
이는 단순히 인버터를 반복적으로 수리한 것이 아니라, 실제 현장 조건에서 문제가 발생하는 부분을 확인하면서 문제 범위를 좁혀가는 과정이었습니다.
7. 재설치 및 시운전
추가적인 점검과 교체 작업을 완료한 이후 Micromaster440을 설비에 다시 설치했습니다.
이후 실제 설비를 대상으로 시운전을 진행했습니다.
인버터가 정상적으로 운전되는지 확인하는 동시에 실제 설비의 동작 상태도 함께 확인했습니다.
그 결과 이전과 달리 설비가 정상적으로 동작하는 것을 확인했습니다.
8. 최종 정상 동작 확인
이번 작업의 최종 결과는 다음과 같습니다.
고장 발생
Micromaster440 에러 발생 및 설비 동작 중지
↓
입고 점검
인버터 내부 보드 및 부품 상태 확인
↓
문제 확인
내부 각종 부품 및 보드의 녹 발생과 불량 상태 확인
↓
1차 수리
문제 부품 세척 및 수리
↓
수리 테스트
정상 상태 확인
↓
현장 재설치
인버터 설치 후 실제 운전
↓
추가 증상 확인
인버터 에러는 없지만 설비 정상 동작 불가
↓
현장 재점검
Micromaster440 및 관련 상태 재확인
↓
추가 조치
정상 예비 부품을 활용하여 필요한 부분 교체
↓
최종 시운전
설비 정상 동작 확인
↓
작업 종료
최종적으로 정상 운전 상태 확인
9. 인버터 에러가 없는데 설비가 동작하지 않는 이유
현장에서 자주 혼동할 수 있는 부분이 바로 "인버터에 에러가 없으면 인버터와 설비가 정상이다"라고 생각하는 것입니다.
하지만 실제 자동화 시스템에서는 인버터의 에러 유무와 설비의 정상 동작 여부가 항상 동일한 것은 아닙니다.
인버터가 정상적으로 전원을 유지하고 에러를 표시하지 않더라도 외부에서 전달되는 운전 명령이나 제어 신호, 속도 지령, 주변 장치의 상태 등에 따라 실제 모터 운전에는 문제가 발생할 수 있습니다.
따라서 현장에서 인버터 문제를 진단할 때는
인버터 상태
운전 명령
제어 신호
모터 상태
PLC 및 주변 제어 시스템
실제 설비 동작
등을 종합적으로 확인하는 것이 중요합니다.
10. 오래된 Micromaster440은 내부 상태 확인도 중요합니다.
장기간 사용된 인버터라면 외부 상태가 비교적 양호해 보이더라도 내부 부품 상태까지 정상이라고 단정하기 어렵습니다.
특히 이번 사례처럼 내부에 녹이나 부식이 확인된 경우에는 단순한 외부 점검만으로는 장비의 상태를 충분히 판단하기 어려울 수 있습니다.
따라서 오래된 Siemens 인버터에서 반복적인 이상이 발생한다면 내부 상태와 실제 현장 운전 결과를 함께 확인하는 방식의 점검을 고려할 수 있습니다.
11. 이런 SIEMENS 인버터 문제라면 점검을 권장합니다.
Micromaster440 고장
- Micromaster440 에러 발생
- 인버터 운전 불가
- 설비 운전 중 인버터 정지
- 반복적인 인버터 이상
수리 후 발생하는 문제
- 수리 후 현장에서 정상적으로 동작하지 않는 경우
- 인버터 에러는 없지만 모터가 정상적으로 동작하지 않는 경우
- 수리실에서는 정상인데 현장 설치 후 이상이 발생하는 경우
- 인버터 교체 후에도 설비에 문제가 남아 있는 경우
오래된 인버터
- 장기간 사용한 Micromaster440
- 내부 부식이 의심되는 인버터
- 내부 보드 또는 부품 상태가 좋지 않은 경우
- 기존 인버터를 계속 사용해야 하는 설비
이러한 상황에서는 인버터 자체뿐만 아니라 실제 설비에서 발생하는 증상까지 함께 분석하는 것이 중요합니다.
🏢 SIEMENS 인버터 및 자동화 설비 기술 지원
저희는 Siemens 자동화 시스템을 중심으로 인버터, 드라이브, PLC, HMI 및 산업자동화 설비의 고장 진단과 유지보수를 지원하고 있습니다.
특히 오래된 자동화 설비에서는 단순한 제품 교체보다 현재 설비의 구성과 상태를 파악하고 필요한 부분을 정확하게 찾아내는 과정이 중요합니다.
이번 Micromaster440 사례 역시 단순히 인버터를 수리하는 것으로 작업을 종료하지 않고,
내부 정밀 점검
→ 부품 상태 확인
→ 세척 및 수리
→ 수리 후 테스트
→ 현장 설치
→ 실제 운전 확인
→ 현장 재방문
→ 추가 점검 및 부품 교체
→ 최종 시운전
까지 단계적으로 진행했습니다.
📞 SIEMENS Micromaster440 고장으로 설비가 멈췄다면?
현장에서 Micromaster440에 에러가 발생했거나 수리 이후에도 설비가 제대로 동작하지 않는다면 단순히 인버터 하나만 교체하기 전에 문제가 발생하는 조건과 실제 설비의 동작 상태를 함께 확인하는 것이 중요합니다.
특히 다음과 같은 상황이라면 기술 지원을 요청해 보시기 바랍니다.
"Micromaster440에서 에러가 발생했습니다."
"인버터 고장으로 생산설비가 멈췄습니다."
"인버터를 수리했는데 현장에서 제대로 동작하지 않습니다."
"인버터에는 에러가 없는데 모터가 움직이지 않습니다."
"오래된 Siemens 인버터라 점검이 어렵습니다."
"Micromaster440 내부에 녹이나 부식이 보입니다."
현장 담당자분께서 제품 모델명, 발생 에러, 설비 증상, 수리 또는 교체 이력을 알려주시면 현재 상황에 맞는 점검 방향을 검토해 드리겠습니다.
🔧 SIEMENS 인버터 문제, 장비만 보는 것이 아니라 설비 전체를 봐야 합니다.
인버터 고장은 단순한 부품 하나의 문제로 끝나는 경우도 있지만, 실제 현장에서는 주변 제어 시스템과 모터, 설비 운전 조건 등이 함께 영향을 미치는 경우가 있습니다.
저희는 SIEMENS Micromaster440을 비롯한 Siemens 인버터 및 자동화 설비의 고장 진단, 수리, 현장 점검 및 시운전을 지원하고 있습니다.
생산설비가 멈춰 원인을 찾지 못하고 있거나, 인버터를 수리했음에도 현장에서 정상적으로 동작하지 않는 문제가 발생하고 있다면 편하게 문의해 주세요.
불필요한 부품 교체를 반복하기보다 현재 증상을 정확하게 확인하고 필요한 해결 방향을 함께 찾아드리겠습니다.
