SIEMENS S7-200CN CPU 224CN 점검 사례

SIEMENS S7-200CN CPU 224CN 점검 사례

– 중국 수입 설비 오작동 문제 원인 분석 및 해결 –

---

📍 1. 전체개요

• Location: 사무실
• Model: SIEMENS SIMATIC S7-200CN CPU 224CN (6ES7214-1AD23-0XB8)
• Issue Reported: 설비 오작동 / PLC 고장 의심

고객사는 중국에서 들여온 자동화 장비에서
설비가 간헐적으로 멈추거나 정상 작동하지 않는 문제를 겪고 있었습니다.

현장에서는 테스트 차원에서 PLC를 동일 모델로 교체,
그 결과 설비가 정상적으로 동작하여 PLC 고장이 의심되었습니다.
이에 따라 PLC 3대를 IA KOREA 사무실로 보내 점검을 요청하셨습니다.

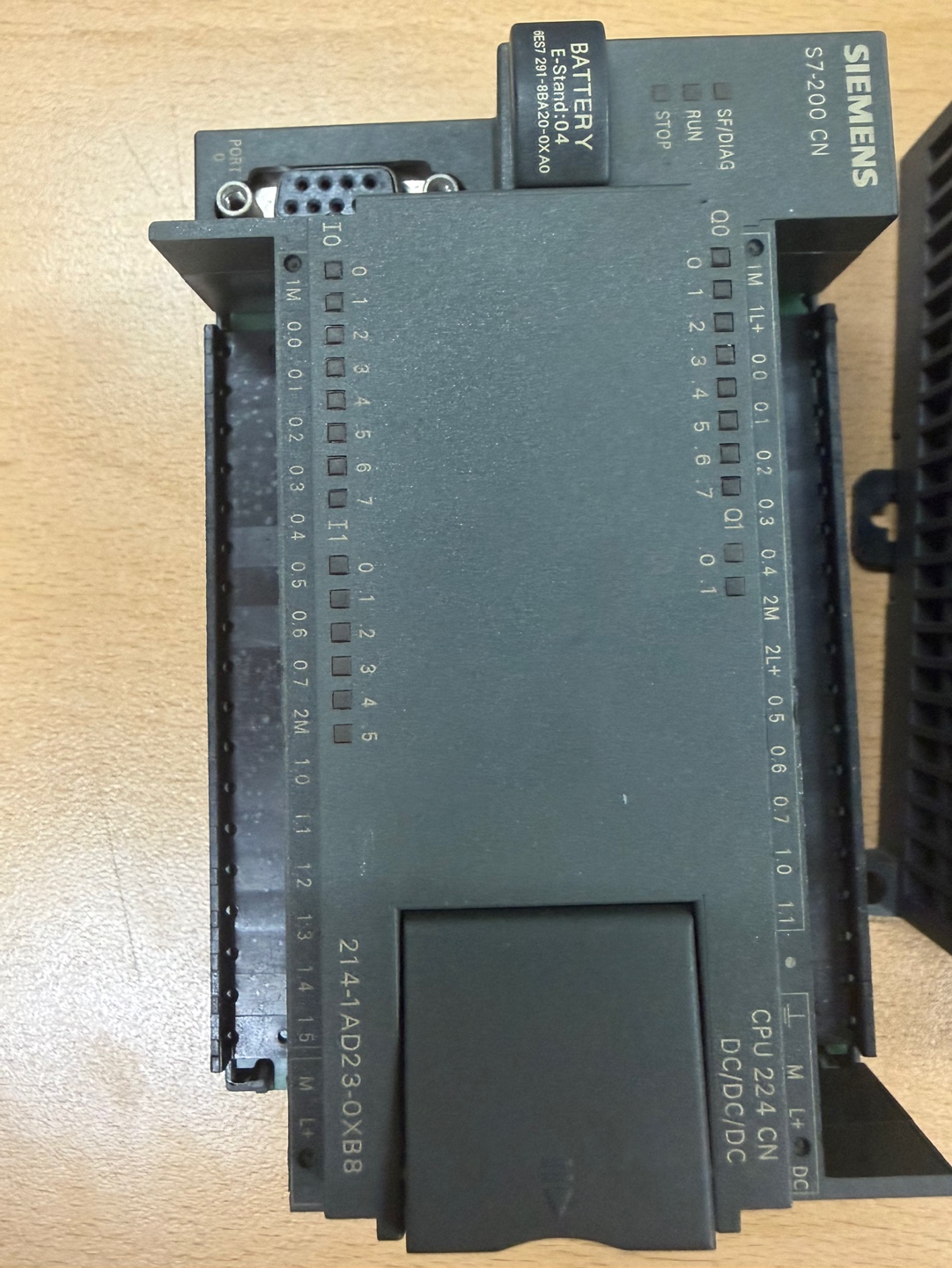

SIEMENS S7-200CN CPU 224CN 점검 사례 1

---

🔍 2. 확인된 증상

• 갑작스러운 설비 동작 불가
• 특정 오류 코드 없이 전체 제어 불안정
• PLC 교체 시 정상 동작
• 중국 설비 특유의 전원/배선/접지 문제 가능성 존재

즉, 단순한 PLC 고장은 아니더라도
PLC 주변의 외부 요인으로 인해 오작동이 발생했을 가능성이 높은 상황이었습니다.

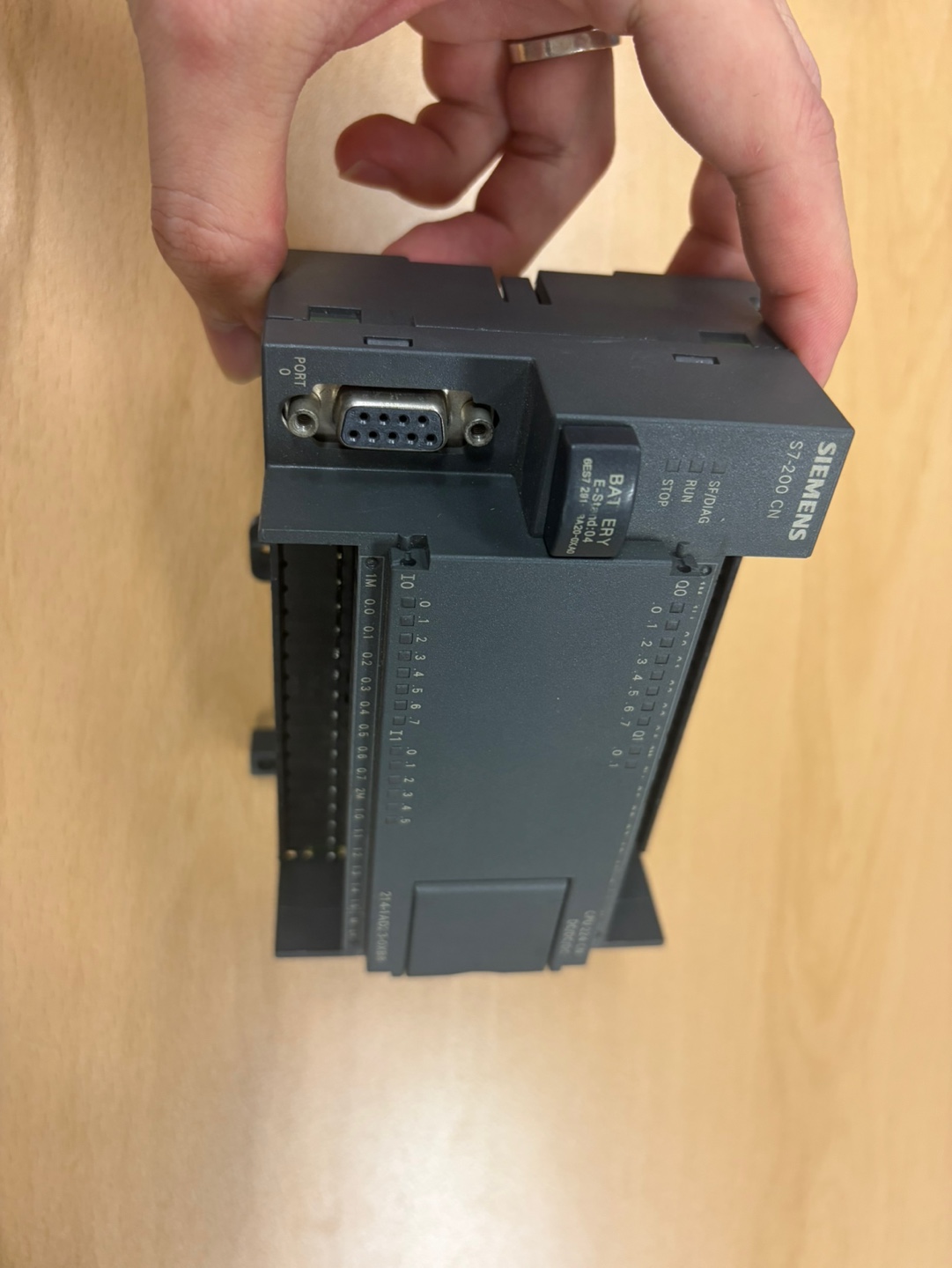

SIEMENS S7-200CN CPU 224CN 점검 사례 2

---

🛠️ 3. 디테일한 진단 검사

① 하드웨어(HW) 검사

• CPU 보드 정상
• 단락·탄흔·발열 문제 없음
• 포트·단자대 상태 양호

② 프로그램(PW) 검사

• 백업 후 전체 구조 분석
• 메모리, 타이머, 카운터 등 확인
• 프로그램 오류 없음

③ 동작 시뮬레이션

• RUN/STOP 반복 테스트
• 장시간 테스트 후 이상 없음

📌 최종 결론: PLC 3대 모두 정상

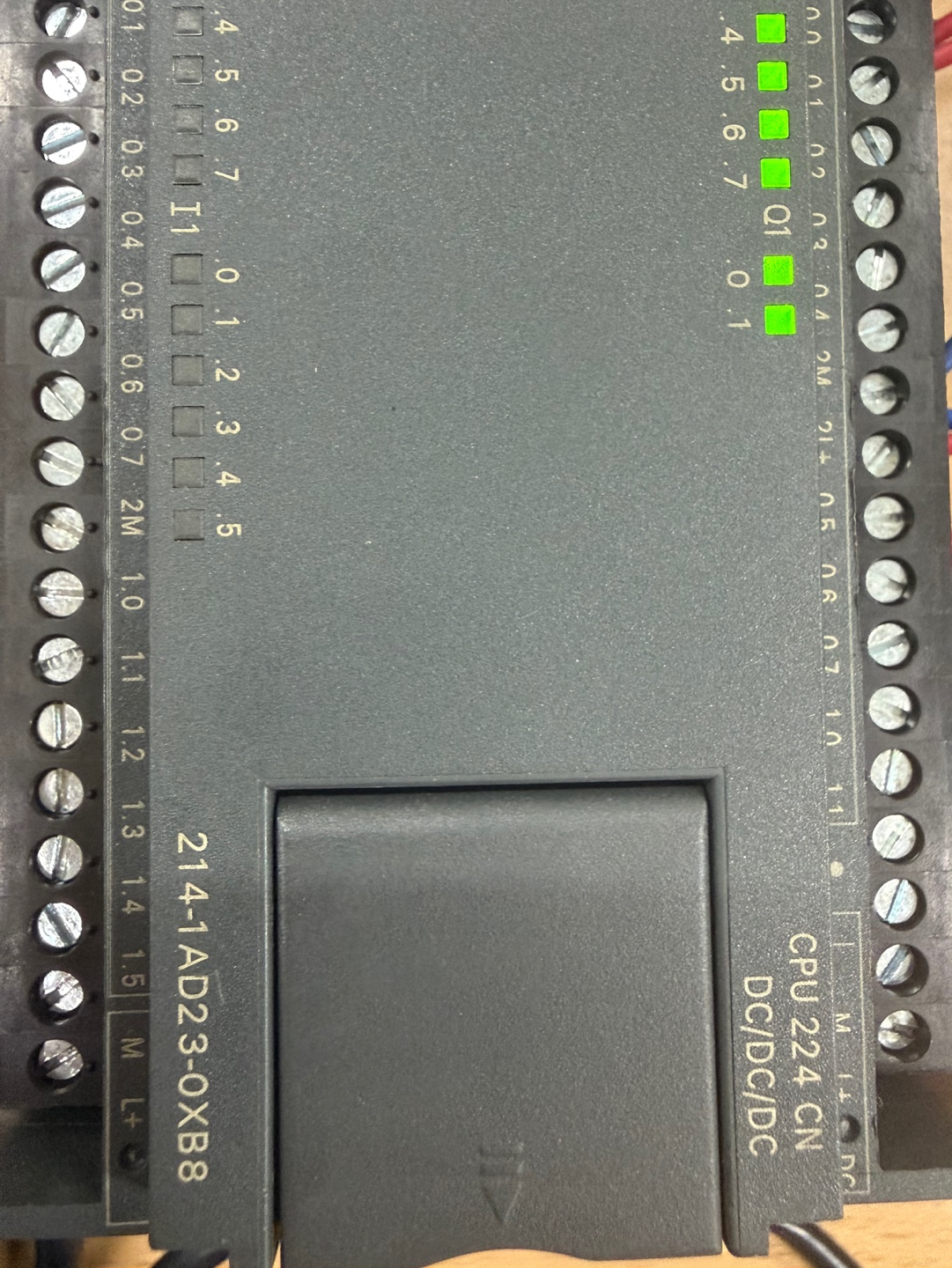

SIEMENS S7-200CN CPU 224CN 점검 사례 3

---

📦 4. 현장 복귀 및 결과

점검 완료된 PLC를 다시 고객사에 전달했고,
고객사는 이를 설비에 재장착 후 문제 없이 가동되는 것을 확인했습니다.

즉, PLC 고장이 아닌 설비 내부 다른 하드웨어 문제였던 것으로 판단됩니다.

중국 수입 설비에서 특히 흔한 원인:

• 접지(PE) 불량
• 전원 품질
• 진동에 의한 배선 단선
• 커넥터 접촉 불량
• 통신 케이블 쉴드 문제

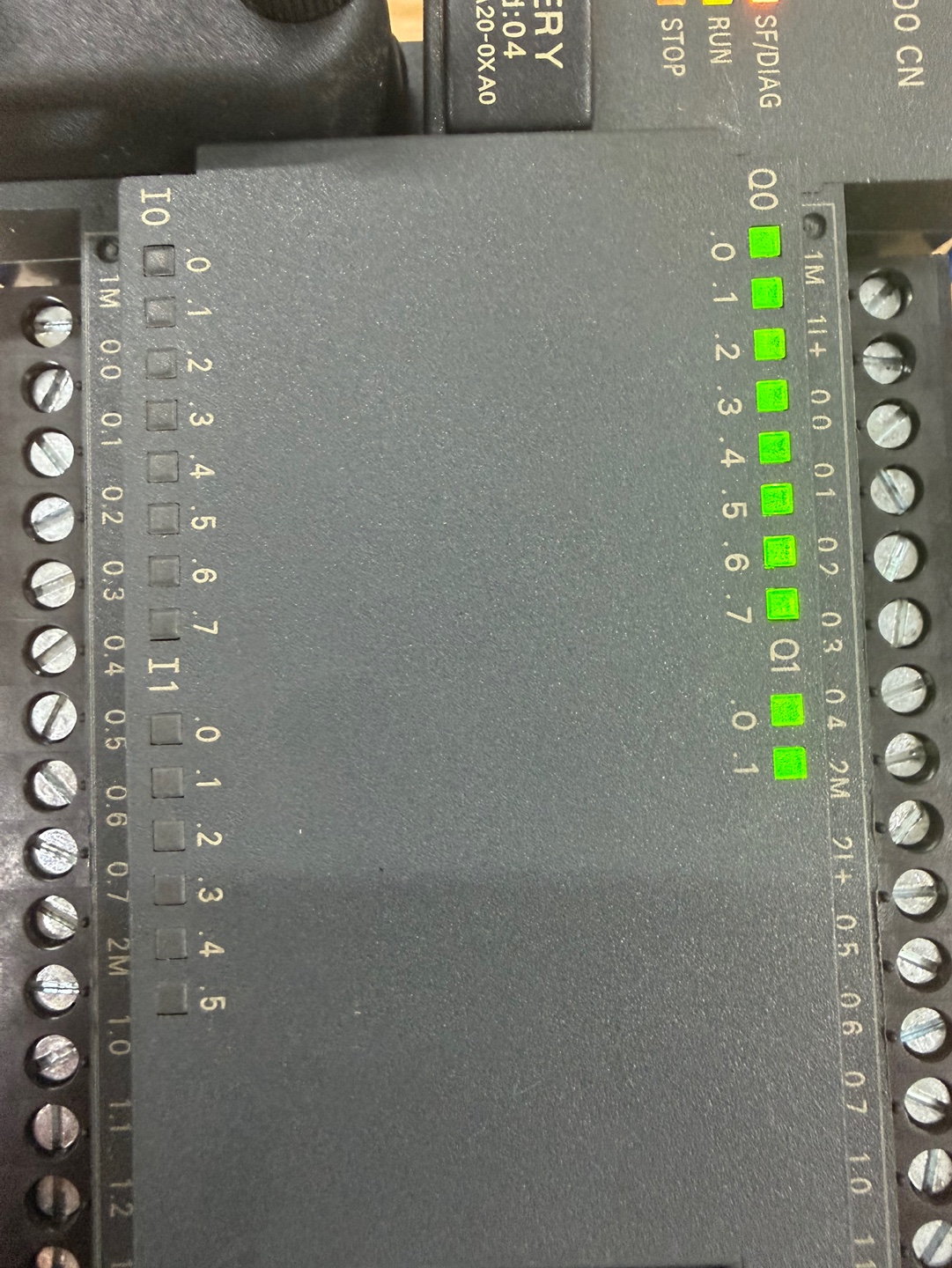

SIEMENS S7-200CN CPU 224CN 점검 사례 4

---

⚠️ 5. 이런 경우, PLC 고장으로 오해하기 쉬움

실제 고객들이 가장 많이 겪는 상황:

• 설비가 멈춤 → PLC 문제로 보임
• 교체해보면 일시적으로 정상
• 하지만 원인은 외부 회로 이상

이러한 오해 때문에
불필요한 PLC 구매·교체 비용이 발생하는 경우도 많습니다.

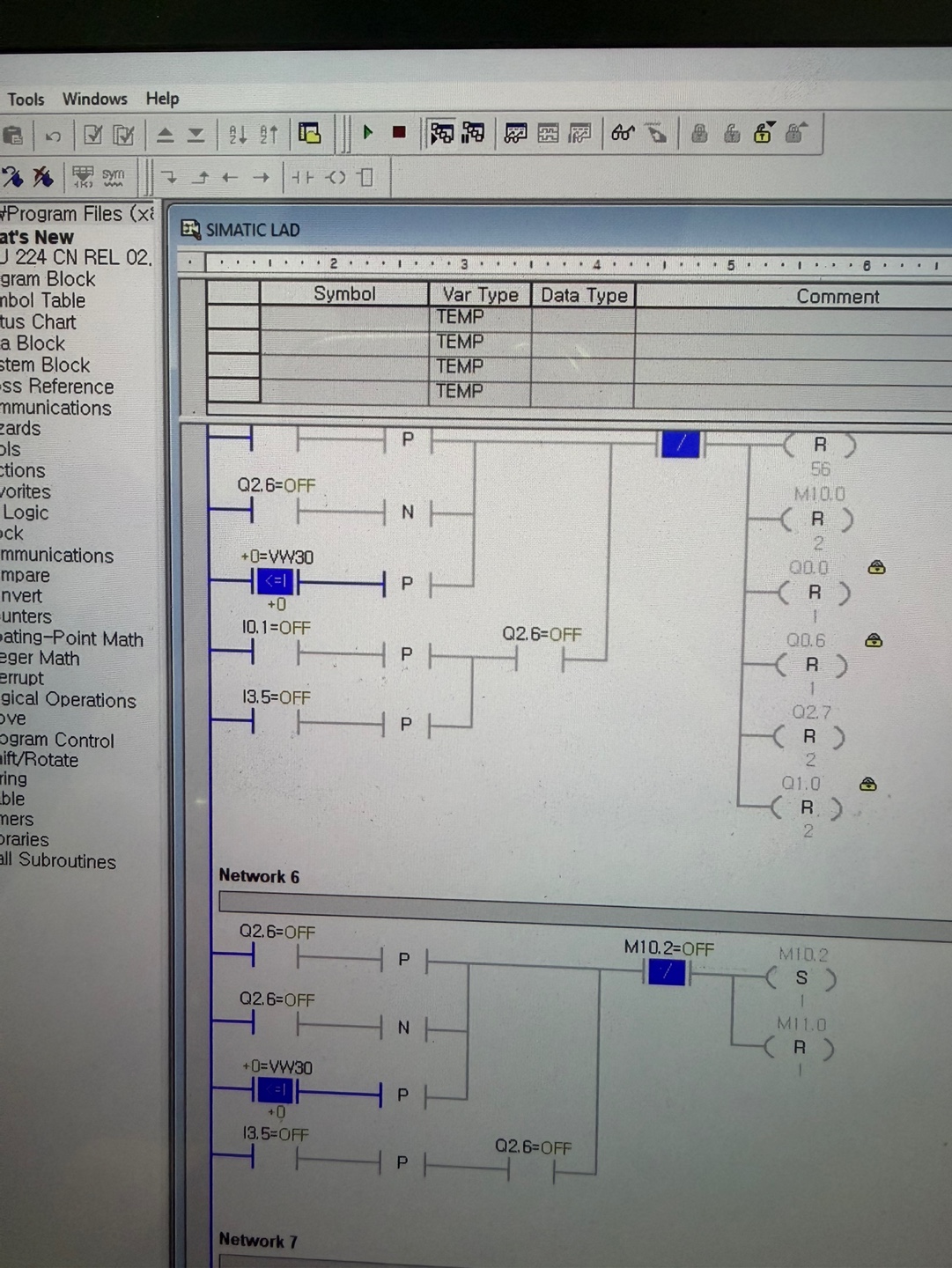

SIEMENS S7-200CN CPU 224CN 점검 사례 5

---

📣 6. IA KOREA로 연락주세요

다음과 같은 상황이면 바로 점검을 권장합니다:

• PLC는 정상인데 설비가 자꾸 멈춤
• 특정 오류 코드 없이 전체 동작 불량
• 중국 설비, 중고 설비를 사용 중
• 전원, 노이즈, 접지 문제 의심
• PLC 수리 or 프로그램 백업이 필요한 경우

IA KOREA(아이에이코리아) 는 SIEMENS(지멘스) 전문 자동화 엔지니어팀으로,
PLC 점검, 프로그램 복원, 오류 분석, 현장 출동을 모두 지원합니다.

📞 지멘스 PLC 문제라면 IA KOREA에 바로 문의하세요.
빠른 조치가 공장 가동 중단을 막는 가장 확실한 방법입니다.

---
